Nhân Đấu Nối Mạng RJ45 Cat6A STP Chống Nhiễu PicoLink PL-S19166A
Nhân đấu nối (RJ45 connector) PicoLink PL-S19166A là đầu nối mạng cao cấp, hỗ trợ chuẩn Cat6A STP (Shielded Twisted Pair), được thiết kế chống nhiễu (EMI/RFI) và tối ưu cho hệ thống mạng tốc độ cao 10Gbps.
📌 Thông số kỹ thuật
✅ Hãng sản xuất: PicoLink
✅ Model: PL-S19166A
✅ Chuẩn cáp: Cat6A (băng thông 500MHz, tốc độ 10Gbps)
✅ Loại đầu nối: RJ45 8P8C
✅ Kiểu chống nhiễu: STP (Shielded Twisted Pair) – Vỏ kim loại chống nhiễu EMI
✅ Chất liệu: Nhựa chịu lực, chân tiếp xúc mạ vàng (50μm) giảm oxy hóa
✅ Phù hợp: Cáp mạng Cat6A UTP/STP, hệ thống mạng doanh nghiệp, Data Center
🔥 Ưu điểm nổi bất
✔ Hỗ trợ 10Gbps – Tương thích chuẩn Cat6A, đáp ứng đường truyền tốc độ cao.
✔ Chống nhiễu vượt trội – Thiết kế shielded (STP) giảm nhiễu điện từ (EMI/RFI).
✔ Chân tiếp xúc mạ vàng – Tăng độ bền, giảm điện trở tiếp xúc, truyền tín hiệu ổn định.
✔ Dễ dàng bấm cáp – Thiết kế chuẩn, tương thích với kìm bấm mạng thông dụng.
✔ Phù hợp nhiều ứng dụng – Dùng cho mạng LAN, server, camera IP độ nét cao.
🔧 Hướng dẫn sử dụng
-
Tuốt vỏ cáp – Cắt lớp vỏ ngoài, lộ 4 cặp dây xoắn.
-
Sắp xếp dây – Theo chuẩn T568A hoặc T568B (thống nhất với hệ thống).
-
Cắt bằng đầu dây – Đảm bảo các sợi đồng đều nhau.
-
Đưa vào connector – Nhẹ nhàng đẩy dây vào khe RJ45 đến khi chạm điểm cuối.
-
Bấm bằng kìm – Dùng kìm bấm mạng Cat6A để cố định chắc chắn.
📌 Ứng dụng
-
Mạng doanh nghiệp tốc độ cao (10Gbps)
-
Data Center, phòng server
-
Hệ thống Camera IP 4K/8K
-
Thiết bị VoIP chuyên nghiệp
⚠️ Lưu ý quan trọng
🔹 Chỉ dùng cho cáp Cat6A – Không dùng cho cáp Cat5/Cat5e vì kích thước dây không khớp.
🔹 Kiểm tra kỹ lớp chống nhiễu – Đảm bảo tiếp xúc tốt giữa vỏ connector và lớp shield của cáp.
🔹 Dùng kìm bấm chất lượng – Tránh bấm lỏng gây mất tín hiệu.
🔎 So sánh với các dòng khác
| Model |
Chuẩn cáp |
Chống nhiễu |
Tốc độ |
Ứng dụng |
Giá thành |
| PL-S19166A |
Cat6A |
STP |
10Gbps |
Data Center, 10G LAN |
⭐⭐⭐⭐ |
| PL-S19165 |
Cat6 |
UTP |
1Gbps |
Mạng văn phòng |
⭐⭐⭐ |
| PL-S19164 |
Cat5e |
UTP |
100Mbps |
Mạng cơ bản |
⭐⭐ |
💡 Tại sao nên chọn PicoLink PL-S19166A?
-
Độ ổn định cao – Chống nhiễu tốt, phù hợp môi trường nhiều sóng điện từ.
-
Tương thích 10Gbps – Nâng cấp hiệu suất mạng so với Cat6 thông thường.
-
Tuổi thọ dài – Chân mạ vàng chống oxy hóa, tiếp xúc bền bỉ.
👉 Phù hợp cho:
✔ Doanh nghiệp cần mạng 10Gbps
✔ Hệ thống camera độ phân giải cao
✔ Phòng server chuyên nghiệp
Ổ cắm mạng CAT6A có thiết kế nhỏ gọn và tương thích với mặt (faceplate) chuẩn và SL Series, nhãn màu hỗ trợ đấu dây theo cả hai chuẩn T568A và T568-B, dễ dàng lắp đặt cáp với tùy chọn góc cáp vào là 90 độ hay 180độ.
VIDEO SẢN PHẨM THỰC TẾ

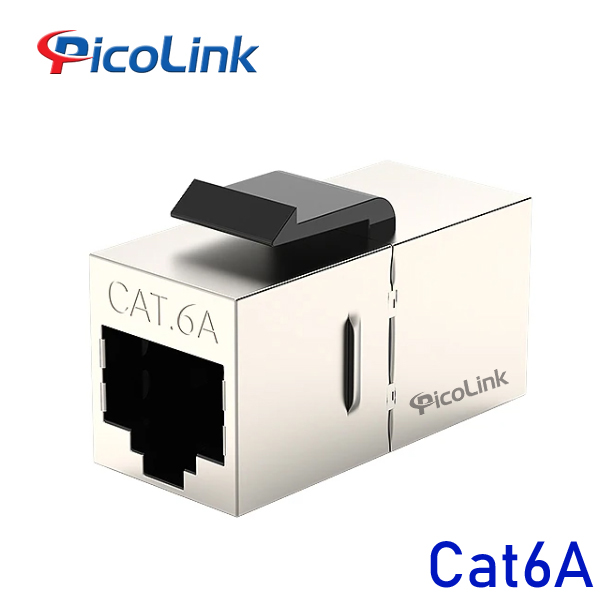

Tính năng sản phẩm của Bộ ghép nối nội tuyến FTP Cat.6A
Mô tả Sản phẩm
- Shield, jack keystone, kết nối trực tuyến. EN 50173 và ISO/IEC 11801 CAT6A;
- Điện trở tiếp xúc RJ45: hơn 750 lần
- Tiếp điểm IDC: hơn 200 lần.
- Mỗi bộ chuyển đổi có thể ghép nối hai cáp Ethernet RJ-45 với nhau để mở rộng kết nối giữa hai cáp mạng. ??
- Các bộ ghép nối RJ45 Ethernet CAT.6A cái này tương thích ngược với các mạng cũ hơn (ví dụ: cáp catate). 3, 4, 5, 5e);
- Bộ ghép trực tuyến Keystone CAT6A cho thoại, mạng gia đình, văn phòng, âm thanh, video và hơn thế nữa;
- Các điểm tiếp xúc mạ niken đảm bảo kết nối không bị ăn mòn.
- Tuân thủ CE và REACH
- Dữ liệu kỹ thuật: 2 x đầu nối cái RJ45 8P8C, mạ niken;
- Tiêu chuẩn: Cat.6A Màu sắc: Bạc;

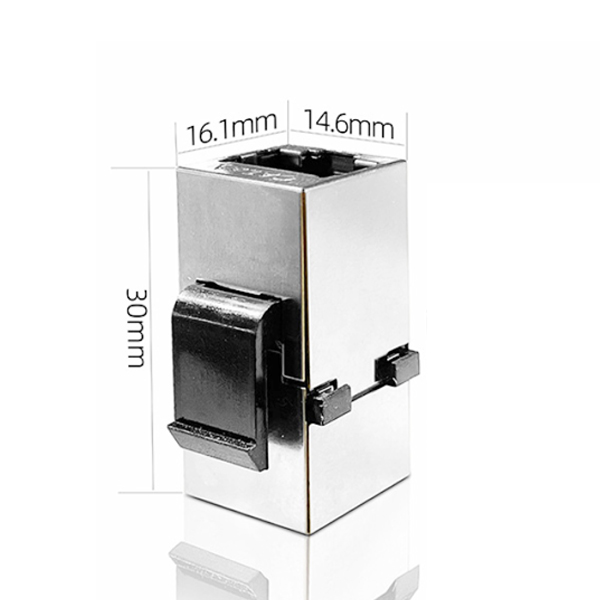

- Chất liệu: Kim loại; Mạ niken; Chiều dài: 31mm; chiều rộng: 16mm; Chiều cao: 14mm. Số gói: 8 phân 1: 1.
- Nội dung hộp: 8 x Cáp jack CAT.6A RJ45, jack keystone giờ
|
Product type
|
Cat.6A FTP Inline Coupler
|
|
Transmit capacity
|
500MHz
|
|
Connector type
|
RJ45 Female-RJ45 Female
|
|
Housing material
|
Zinc Alloy
|
|
Pin out
|
Straight through
|
|
RJ45 jack life
|
750 times
|
|
RJ45 contact material
|
Phosphor bronze
|
|
Thickness of the pin
|
3μ/6μ/15μ/30μ/50μ
|
|
Color
|
Nickel Panting color
|
|
Meet standard
|
ISO/IEC and TIA/EIA 568C.2
|
|
Warranty
|
2 years
|
Đặc điểm kỹ thuật của Bộ ghép nối nội tuyến FTP Cat.6A
Bộ ghép nối CAT6A của Keystone Snap-in cung cấp đầy đủ các giải pháp cho thoại, mạng gia đình, văn phòng tại nhà, âm thanh, video, v.v.
Làm việc với các tấm tường và các tấm vá trống.
Được che chắn bằng kim loại.
UL được liệt kê.
Tương thích với CAT6A, CAT6, CAT5, CAT5e.
.png)
