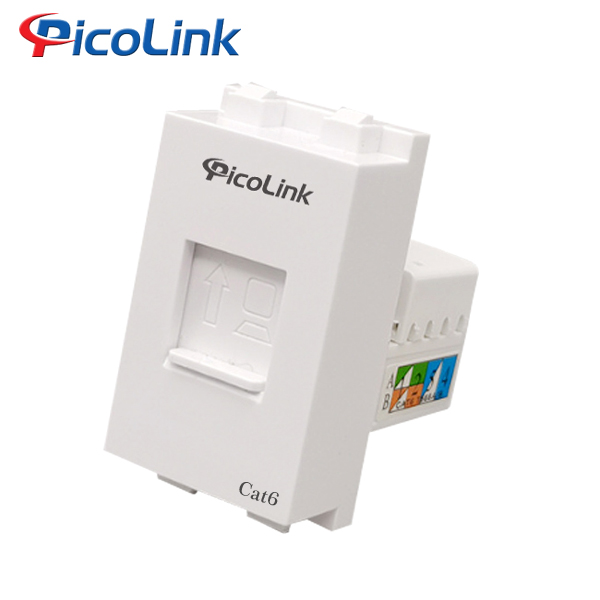

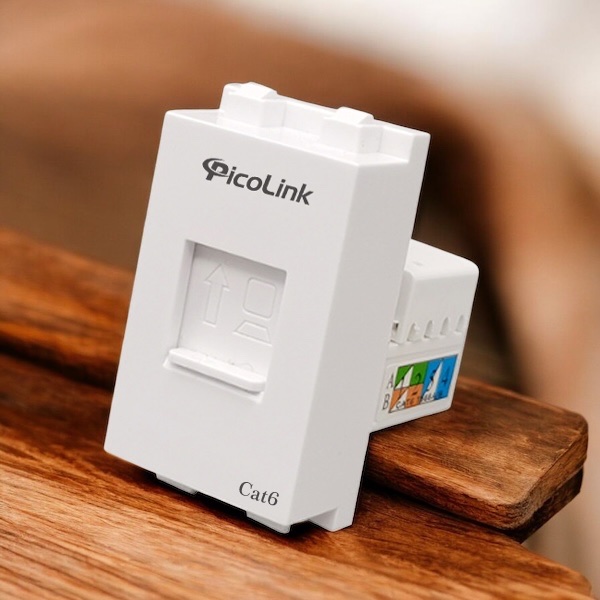

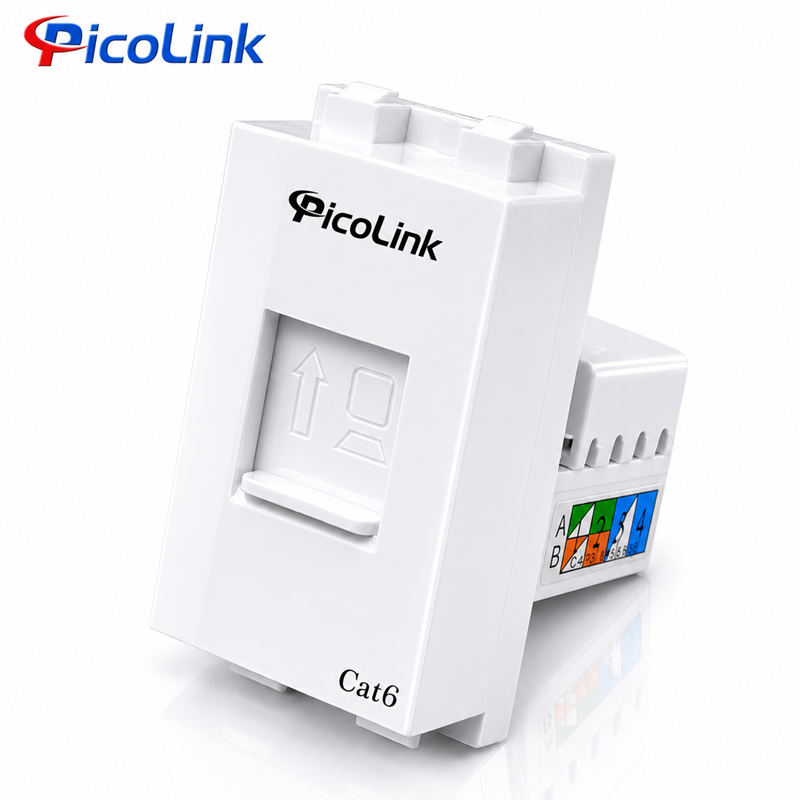

Nhân Mạng RJ45 Cat6 & Module Rack Cat6 PicoLink PL-19166
Module RJ45 Cat6 PicoLink PL-19166 là thiết bị kết nối chuyên nghiệp, được thiết kế để lắp đặt trên tủ rack, hộp âm tường, hoặc mặt nạ ổ cắm mạng, hỗ trợ Ethernet 1Gbps/10Gbps theo chuẩn Cat6/Cat6a.
1. Thông số kỹ thuật
✅ Chuẩn kết nối: RJ45 (8P8C) – Tương thích Cat6/Cat6a
✅ Tốc độ hỗ trợ:
-
Gigabit Ethernet (1Gbps) @ 100m
-
10 Gigabit Ethernet (10Gbps) @ 55m (Cat6a)
✅ Chất liệu:
-
Vỏ nhựa PC chống cháy, độ bền cao
-
Chân tiếp xúc đồng mạ vàng 50μm, giảm nhiễu
✅ Thiết kế:
-
Dạng module keystone → Lắp vào hộp âm tường, tủ rack
-
Hỗ trợ chuẩn bấm T568A/T568B
-
Màu sắc: Trắng, đen, xanh (tùy chọn)
✅ Ứng dụng:
-
Hệ thống mạng doanh nghiệp, data center
-
Lắp đặt âm tường, tủ mạng (patch panel)
-
Kết nối camera IP 4K, điện thoại IP
2. Cách Đấu Dây Module RJ45 Cat6
Chuẩn bị:
-
Cáp mạng Cat6/Cat6a UTP/FTP
-
Dao cắt vỏ, tool đấu module (punch-down tool)
-
Module RJ45 PicoLink PL-19166
Sơ đồ đấu dây (Chuẩn T568B):
| Màu dây |
Vị trí chân module |
| Trắng Cam |
Chân 1 |
| Cam |
Chân 2 |
| Trắng Xanh Lá |
Chân 3 |
| Xanh Dương |
Chân 4 |
| Trắng Xanh Dương |
Chân 5 |
| Xanh Lá |
Chân 6 |
| Trắng Nâu |
Chân 7 |
| Nâu |
Chân 8 |
Các bước đấu dây:
-
Tuốt vỏ cáp (~2.5cm), tách 4 cặp dây xoắn (không gỡ xoắn quá 1.3cm).
-
Xếp dây theo chuẩn T568A hoặc T568B.
-
Dùng punch-down tool ấn dây vào khe tiếp xúc.
-
Lắp module vào hộp âm tường/patch panel.
3. So Sánh Module Cat6 vs Cat5e
| Đặc điểm |
Module Cat6 (PL-19166) |
Module Cat5e |
| Tốc độ |
10Gbps (Cat6a) |
1Gbps |
| Băng thông |
250MHz (Cat6) |
100MHz |
| Chống nhiễu |
Tốt hơn (UTP/FTP) |
Cơ bản |
| Giá thành |
Cao hơn ~20-30% |
Rẻ hơn |
4. Lưu ý Khi Sử Dụng
✔ Dùng tool đấu module chuyên dụng để tránh hỏng tiếp xúc.
✔ Kiểm tra màu dây trước khi đấu.
✔ Test mạng sau khi lắp đặt bằng cable tester.
❌ Không gỡ xoắn dây quá dài → Giảm hiệu suất.
Câu Hỏi Thường Gặp
❓ Có thể dùng module Cat6 cho cáp Cat5e không?
→ Có, nhưng tốc độ giới hạn ở mức Cat5e (1Gbps).
❓ Có cần kìm bấm khi đấu module?
→ Không, chỉ cần punch-down tool.
Nhân ổ cắm mạng Cat6 PICOLINK – Modular Jack Cat6 RJ45

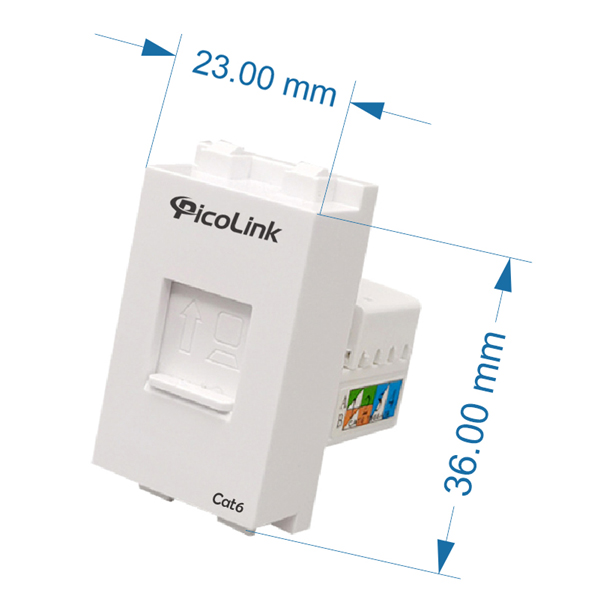

- Nhân mạng Cat6 Picolink PL-19166 được thiết kế có kích thước nhỏ gọn với các chi tiết tinh tế và nổi bật. Chỉ cần quan sát bằng mắt thường, người dùng đã có thể đánh giá được chất lượng vượt trội của sản phẩm.
- Nhân mạng RJ45 Cat6 là một phụ kiện mạng nhỏ bé nhưng đóng vai trò vô cùng quan trọng trong hệ thống mạng internet. Có lẽ bạn không thấy xa lạ với thiết bị mạng này bởi chúng xuất hiện thường xuyên bên trong các thanh quản lý Patch panel, ổ cắm âm tường.
VIDEO SẢN PHẨM THỰC TẾ
Tính năng nổi bật của Ổ cắm data CAT5 PicoLink PL-19166
- Những tiếp điểm được làm bằng hợp kim đồng dẫn điện tốt giúp cho dòng điện được truyền dẫn tốt hơn, đặc biệt là những nhíp lò xo chống giãn xung quanh tiếp điểm giúp cho liên kết giữa ổ cắm và phích cắm được cứng cáp và an toàn hơn.
- Đạt tiêu chuẩn IEC, được cách điện hoàn toàn với lớp nhựa phũ bên ngoài được thiết kế bằng nhựa PC cao cấp có độ bền tốt, độ va đập cao giúp loại bỏ nguy cơ điện giật.
- Gắn chung với các mặt 1, 2 , 3, 4, 5, 6 cùng dòng Wide, Halumie, mặt 1 gắn 1 ổ cắm,...có thể kết hợp với mặt che mưa để lắp ngoài trời phù hợp cho các quán cafe, khuôn viên, công viên, hồ bơi,..
- Ổ cắm mạng RJ45 PicoLink PL-19166 là loại ổ cắm mạng LAN (network LAN) ổ cắm thuộc dòng sản phẩm Wide Series chất liệu nhựa cao cấp sáng bóng, chống va đập.
- PicoLink luôn là thương hiệu được ưa chuộng của nhiều gia đình Việt. Các thiết bị điện của PicoLink luôn đảm bảo 3 yếu tố: chất lượng tốt, an toàn chuẩn và thẩm mỹ cao.
- PicoLink thương hiệu uy tín hàng đầu Nhật Bản, đều đem lại những lợi ích vượt trội như an toàn, tuổi thọ cao, thiết kế mẫu mã đẹp mắt...
- PicoLink – tự hào đem đến cho gia đình bạn một cuộc sống yên tâm, tiện nghi và hạnh phúc
1.Giới thiệu chung:
Nhân ổ cắm mạng Cat6 PICOLINK là phụ kiện mạng có khả năng chống nhiễu tốt, dạng SL của PICOLINK vượt tất cả các yêu cầu về hiệu suất của chuẩn TIA và ISO. Hệ thống Cat 5E của PICOLINK tương thích với tất cả các yêu cầu về hiệu suất cho những ứng dụng hiện tại và tương lai chẳng hạn như: Gigabit Ethernet (1000Base-Tx), 10/100Base-Tx, token ring, 155 Mbps ATM, 100Mbps TP-PMD, ISDN, video dạng analog và digital, VoIP.
Nhân mạng PICOLINK Cat6 chuẩn RJ45 có thiết kế nhỏ gọn và tương thích với mặt (faceplate) chuẩn và SL Series, nhãn màu hỗ trợ đấu dây theo cả hai chuẩn T568A và T568-B, dễ dàng lắp đặt cáp với tùy chọn góc cáp vào là 900 hay 1800 ,
Modular Jack Cat6 PICOLINK tích hợp lacing fixture (sắp xếp dây và bấm cùng một lúc 8 sợi) cho việc bấm cáp bằng công cụ bắm SL (P/n 1725150). Có rất nhiều màu để lựa chọn như màu ngà, đen, trắng, xám, cam, xanh biển, đỏ, vàng, xanh lá, tím…
2. Thông số kỹ thuật của Nhân ổ cắm mạng Cat6 PICOLINK
Bọc giáp chống nhiễu (Shielded).
Vượt qua tất cả các yêu cầu về hiệu suất của TIA/EIA Cat 6.
Dễ dàng lắp đặt cáp với góc cáp vào là 1800 hoặc 900
Hỗ trợ 2 chuẩn nối dây T568A hoặc T568B.
Có nắp che bụi.
Đuôi chụp đi kèm giúp giới hạn độ uốn cong của cáp tại vị trí bấm.
8-Position RJ45 modular jack ứng dụng cho 1-, 2-, 3- and 4-cặp.
Bấm đầu với công cụ SL Series Modular Jack Termination Tool hoặc 110 punch-down Tool.
