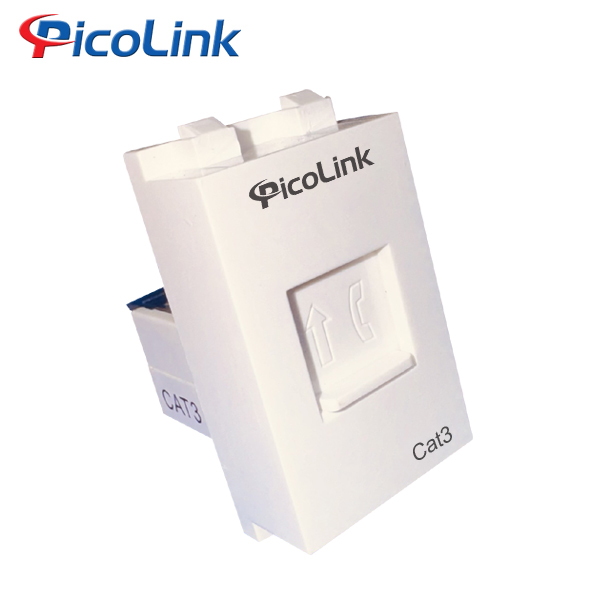

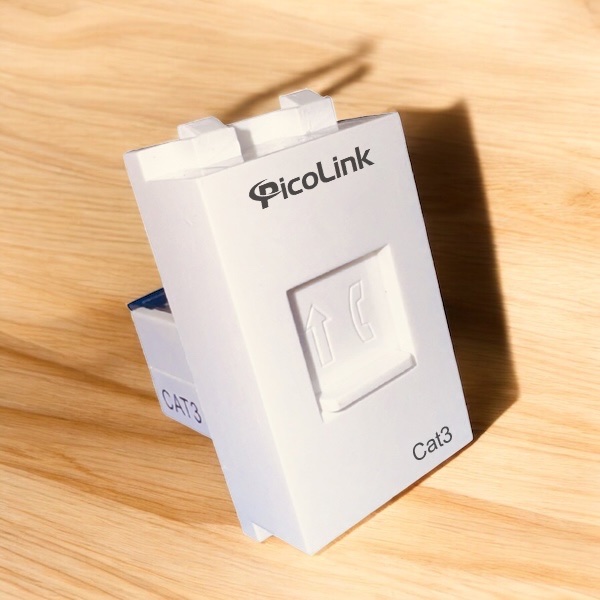

Hạt Nhân Điện Thoại Cat3 RJ11 – PicoLink PL-19133
Hạt nhân điện thoại Cat3 RJ11 PicoLink PL-19133 là đầu kết nối tiêu chuẩn dành cho dây điện thoại, hệ thống tổng đài analog, modem ADSL, và các ứng dụng truyền dữ liệu tốc độ thấp.
1. Thông số kỹ thuật
✅ Chuẩn kết nối: RJ11 (6P4C hoặc 6P2C)
✅ Tương thích cáp: Cat3 (dây điện thoại 4 lõi)
✅ Số chân sử dụng: 2 hoặc 4 chân (tùy ứng dụng)
✅ Chất liệu:
-
Vỏ nhựa PVC bền, chống oxy hóa
-
Chân tiếp xúc đồng mạ thiếc, tăng độ bền
✅ Ứng dụng:
-
Điện thoại bàn, fax, modem ADSL
-
Hệ thống tổng đài nội bộ (PABX)
-
Kết nối thiết bị viễn thông cơ bản
2. Cách Bấm Đầu RJ11 Cat3
Chuẩn bị:
Sơ đồ chân RJ11 (4 dây):
| Chân RJ11 |
Màu dây (USOC) |
Chức năng |
| Chân RJ11 |
Màu dây (USOC) |
Chức năng |
| Chân 1 |
Không dùng |
- |
| Chân 2 |
Xanh lá (Tip +) |
Line 1 (+) |
| Chân 3 |
Đỏ (Ring -) |
Line 1 (-) |
| Chân 4 |
Vàng (Tip +) |
Line 2 (+) (nếu có) |
| Chân 5 |
Đen (Ring -) |
Line 2 (-) (nếu có) |
| Chân 6 |
Không dùng |
- |
💡 Lưu ý:
Các bước bấm:
-
Tuốt vỏ cáp (~1.5cm), tách các dây theo màu.
-
Xếp dây theo sơ đồ chân RJ11.
-
Đưa dây vào hạt RJ11, đảm bảo chạm tới cuối khe.
-
Dùng kìm bấm chặt để chân tiếp xúc đâm vào dây.
3. So Sánh RJ11 vs RJ12 vs RJ45
| Đặc điểm |
RJ11 (6P2C/6P4C) |
RJ12 (6P6C) |
RJ45 (8P8C) |
| Số chân |
2-4 chân |
6 chân |
8 chân |
| Ứng dụng |
Điện thoại, ADSL |
Tổng đài, POS |
Mạng LAN, Internet |
| Tốc độ |
≤ 24Mbps (ADSL) |
≤ 10Mbps |
1Gbps/10Gbps |
4. Lưu ý Khi Sử Dụng
✔ Kiểm tra màu dây theo hệ thống tổng đài (nếu có).
✔ Dùng kìm bấm RJ11/RJ45 để tránh hỏng tiếp xúc.
❌ Không dùng cho mạng Ethernet tốc độ cao.
Giới thiệu chung về nhân điện thoại âm tường, nhân thoại RJ11 Cat3, Hạt thoại RJ11 Picolink
- Nhân điện thoại âm tường kích thước được thiết kế dạng single gang theo tiêu chuẩn NEMA .Mặt hạt thoại hình vuôngchữ những cổng được đánh dấu giữa điện thoại và mạng nhờ nhãn đi kèm, dễ dàng lắp đặt cáp với tùy chọn góc cáp vào là 90 độ hay 180 độ.
VIDEO SẢN PHẨM THỰC TẾ
- Bộ wallplate âm tường không thể thiếu trong mỗi hệ thống mạng tại các văn phòng. Nó có chức năng hỗ trợ cho việc quản lý các ổ cắm mạng hoặc thoại. Bằng việc đi âm tường, giúp cho đường dây mạng hoặc thoại được thiết kế có tính thẩm mỹ hơn, gọn gàng hơn trong mỗi phòng.
- Thích hợp với những nhân mạng ,nhân thoại chuẩn SL, 110Connect và những jack cắm đa phương tiện có bọc chống nhiễu và không bọc chống nhiễu.
Tính năng của hạt điện thoại Picolink, nhân điện thoại rj11 cat3 Picolink
- Nhân điện thoại Picolink chính hãng với jack làm bằng đồng cho kết nối tốt, an toàn và không bị rỉ sét.
- Vượt qua tất cả các yêu cầu về hiệu suất của TIA/EIA Category 3.
- Dễ dàng lắp đặt cáp với góc cáp vào là 180 độ hoặc 90 độ.
- Mặt có nắp che bụi giúp nhân điện thoại bền lâu và không bị hư hỏng.
- Chân Jack 6-Position RJ11/RJ14/RJ25 modular jack ứng dụng cho 1-, 2-, 3-cặp.
- Bấm đầu với công cụ SL Series Modular Jack Termination Tool hoặc punch-down Tool.
