Các bạn có biết, patch panel là một bảng cắm dùng để quản lý mạng với mục đích là đem lại cho người sử dụng dễ dàng quản lý và thuận tiện khi xử lý sự cố, patch panel được thiết kế chuẩn 19″ gắn vừa tủ rack, mặt trước bảng quản lý patch panel là các ổ cắm mạng RJ45, mặt sau là một bảng (với patch panel nhân liền) hoặc từng nhân rời với các rãnh sẵn có để bấm dây mạng cat5e hoặc cat6 thích hợp.
Patch panel được thiết kế cho tủ rack chuẩn 19″, thường được lắp đặt bên trong tủ cùng với các thiết bị khác như route, switch … Dây mạng sẽ đi từ tât cả các bộ phận của hệ thống mạng, ví dụ như đi từ các ổ cắm mạng, các điểm nút mạng và được đấu nối vào phía sau của thanh panel. Mặt trước của patch panel có các cổng kết nối với các router, switch hoặc modem thông qua cổng mạng RJ45.
Patch panel sẽ giúp việc xử lý các sự cố trong hệ thống mạng trở nên dễ dàng hơn rất nhiều. Khi có một sự cố nào đó, có vấn đề xảy ra trong hệ thống mạng, bộ phận kỹ thuật sẽ có thể dễ dàng ngắt bộ phận đó bằng cách tháo rời tất cả các bộ phận này ra khỏi thanh patch panel. Sau khi sự cố được tìm thấy và giải quyết thì người ta kết nối chúng trở lại patch panel.
Đối với một hệ thống mạng quy mô lớn hay rất lớn, patch panel cho phép các nhà quản lý và kỹ thuật viên có thể quản lý thiết bị bằng cách dán nhãn đánh dấu lên các cổng. Trong hệ thống này, tất cả các điện thoại hoặc Voice-over-IP(VOIP) được chia ra thành một nhóm, các máy in chia ra thành một nhóm và các máy tính trong cùng một nhóm. Việc chia nhóm các thiết bị sẽ giúp cho việc quản lý cực thuận tiện và dễ dàng.
– Theo tiêu chuẩn Quốc tế thì người ta sẽ không sử dụng dây cáp (thường là dây cáp cat5e) để bấm đầu rj45 rồi cắm vào switch vì thường đầu rj45 không thể bấm chuẩn. Nếu bấm cáp cat6 thì khả năng thành công không cao.
– Hơn nữa, Sau một thời gian đầu mạng rj45 sẽ bị oxi hoá, các tín hiệu tới đầu sẽ bị dội tín hiệu vào switch. hàng ngày phải nhận và xử lý những tín hiệu lỗi này và hậu quả là hệ thống mạng ngày càng chậm đi.
– Khi gắn patch panel các thao tác kết nối tới switches sẽ rất dễ dàng, đồng thời giúp cho các thiết bị tester, marping network system. Việc sử dụng sợi patch cord (hay gọi là dây nhảy mạng – là sợi cáp được đúc sẳn hai đầu rj45 tại nhà máy sản xuất cáp, sẽ làm tối ưu hoá đường truyền, loại dây nhảy này có đầu rj45 được tráng một lớp bảo vệ sự oxi hoá. Một đầu sẽ cắm vào patch panel, một đầu cắm vào switch.
Hướng dẫn kỹ thuật lắp đặt Patch panel cho Rack Sever.
Thông thường đối với mỗi doanh nghiệp thì việc lắp đặt cho mình một tủ mạng là điều cần thiết, để đáp ứng nhu cầu của mỗi doanh nghiệp đối với hệ thống mạng máy tính mà sẽ có tủ từ 6U đến 42U (số U là chiều cao của tủ, 1U = 1,75 inch = 4,45 cm (1 inch = 2,54cm) hoặc có phòng server riêng biệt hay không. Đối với doanh nghiệp có phòng server thì thường được chứa các tủ rack trong tủ rack thì sẽ được chứa những thiết bị như Server, Switch, Router, Firewall… và thiết bị luôn có đó chính là patch panel. Thiết bị này có một đầu sẽ đấu nối trực tiếp các dây mạng từ chỗ người dùng hoặc từ các thiết bị đầu cuối khác như bộ phát wifi, máy chấm công, cửa từ… phần còn lại của thiết bị sẽ được cắm thông qua dây nhảy để tới thiết bị mạng như switch, router…

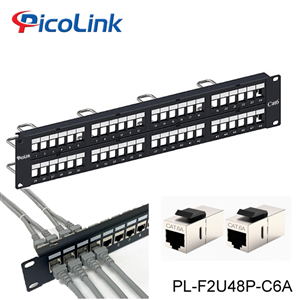

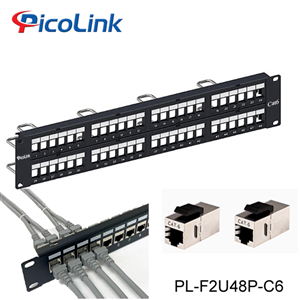

Patch panel được sử dụng phổ biến trong các tủ rack thường thấy là loại 24port và 48port. Để lắp đặt patch panel ta cần có các dụng cụ để lắp đặt như:
– Một cờ-lê để siết chặt đai ốc lục giác vào bulong cố định patch vào tủ rack thông qua 2 thanh ở 2 bên của tủ rack.,
– Một dụng cụ dao cài phiến đấu dây để cố định cáp mạng vào các rãnh mặt sau của Patch panel.
Patch panel mặt trước dùng để kết nối dây nhảy (Patch Cord) từ patch panel tới switch thông qua các jack RJ45. Phía sau thì sẽ nối tương ứng các thiết bị kết nối tới patch như máy tính, bộ phát wifi Camera, cửa từ… sẽ được kết nối vào patch thông qua các nhân panel như hình sau:
